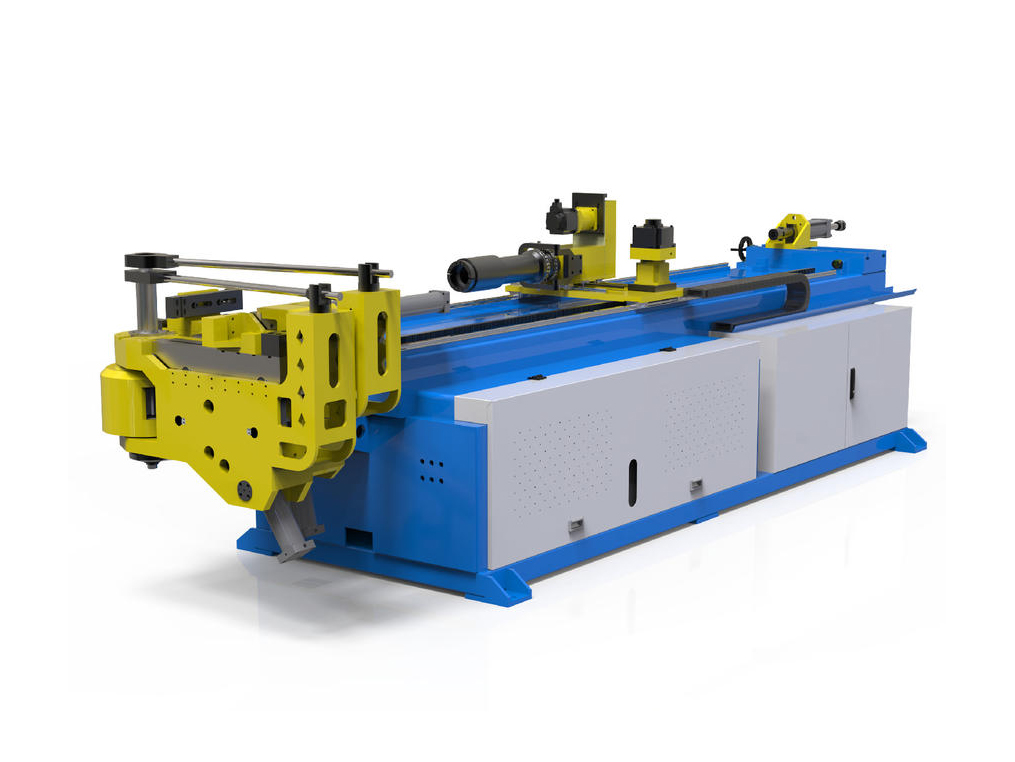

89CNC-2A1S

详情介绍

工作原理

89型数控弯管机采用了伺服电机及液压两种动力源驱动设备动作,来实现三维空间弯曲产品的一次性弯管成型。

本机的分解动作包括:夹紧、弯管、抽芯、送料、转管、托管、侧辅推。

全自动弯管的动作流程

  • 夹紧管件(液压驱动,包括主夹以及导夹两个夹管动作);
  • 弯管(油缸驱动,油缸推动齿条带动齿轮旋转进行弯管,编码器控制角度);
  • 送料(伺服电机驱动,行星减速机以及齿轮齿条副传动进行管件送进定位);
  • 转管(伺服电机驱动,连续弯管时,两个弯弧平面之间的空间夹角定位);
  • 抽芯(液压驱动,用于薄壁及小半径管件弯曲时使用,可选择关闭);
  • 托管(对较长管件进行托举,避免管件下垂,脱离轮模型腔);
  • 侧辅推(油缸控制,和弯管动作同时进行,辅助管件成型)。

\
