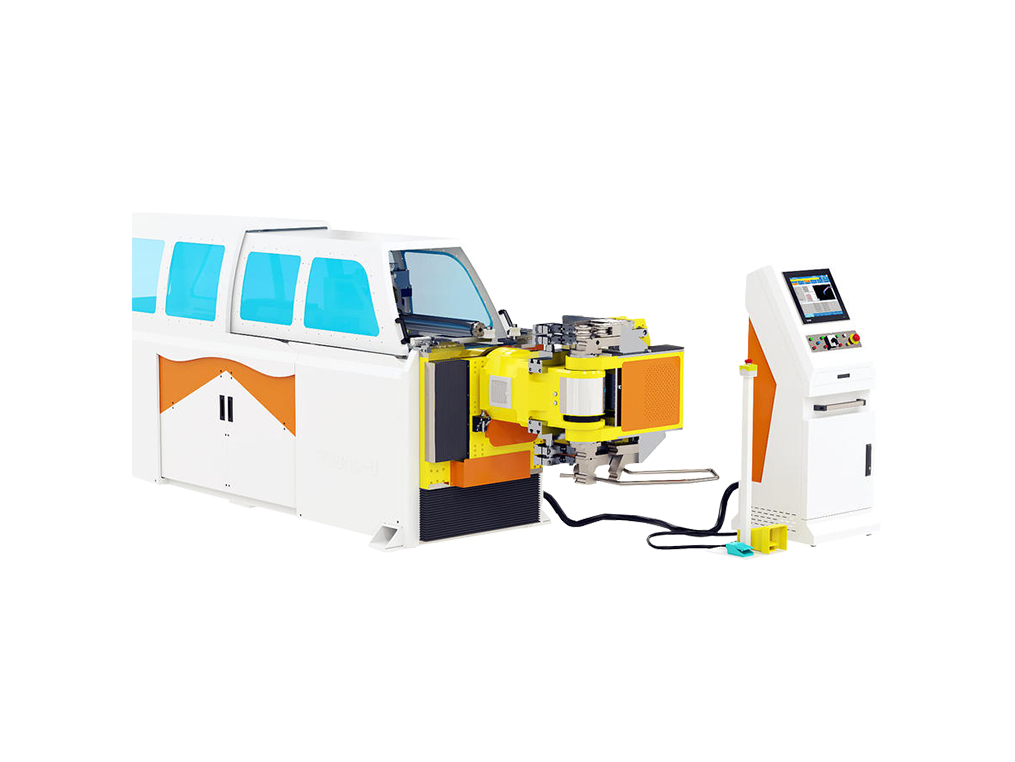

32CNC-U

详情介绍

32左右共向弯管机通过13轴伺服电机驱动设备所有动作,来实现高速、精准的数字化控制弯管工艺。

本机的分解动作包括:夹紧、弯管、抽芯、送料、转管、移模、换模、辅推。

动作结构简述

  • 夹紧(重载滚珠丝杆传动,利用丝杆反向自锁性提高夹紧可靠度);
  • 弯管(精密RV减速机链接螺旋伞齿轮,弯管精度高);
  • 送料(行星减速机以及齿轮齿条传动进行管件送进定位);
  • 转管(行星减速机搭配精研斜齿轮进行两个弯弧之间空间夹角的定位);
  • 移模(滚珠丝杆传动,控制管件贴近/脱离弯管模具);
  • 换模(齿轮齿条传动,用于模层之间的切换)
  • 抽芯(重载滚珠丝杆传动,用于薄壁及小半径管件弯曲时使用);
  • 辅推(滚珠丝杆传动,同弯管实现绝对同步)。



\
