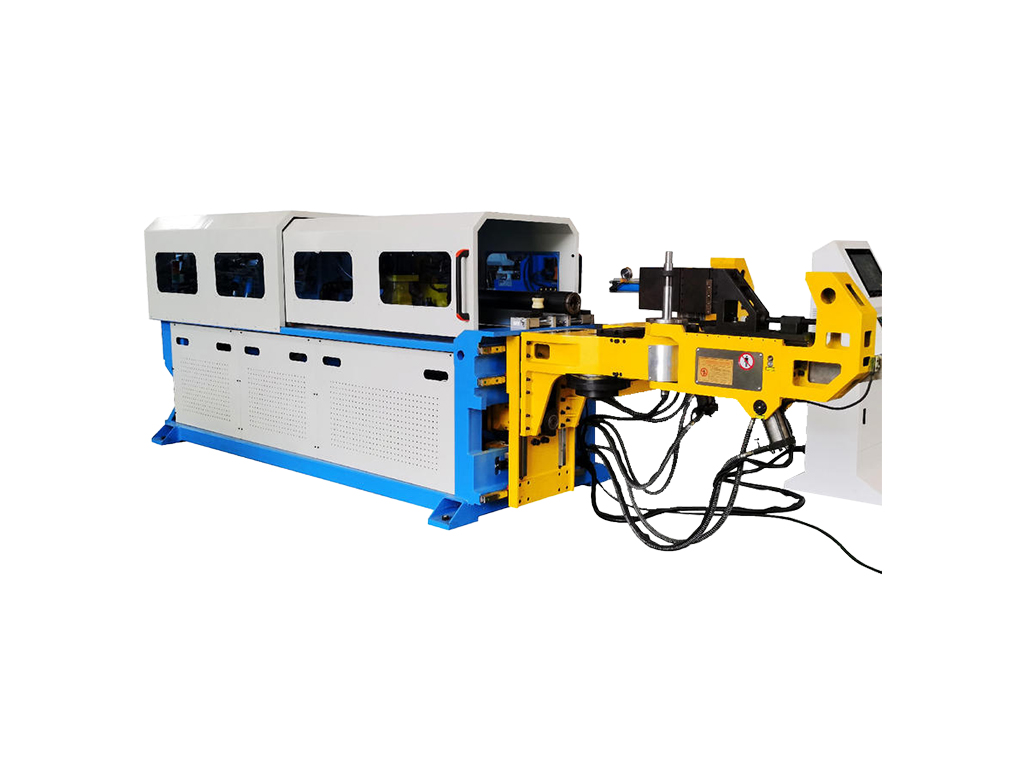

50CNC-4A2S
详情介绍
50双层模数控弯管机采用了伺服电机、压缩空气及液压三种动力源驱动设备动作,来实现高速、精准的数字化控制弯管成型。
本机的分解动作包括:夹紧、弯管、抽芯、送料、转管、脱模、换模、托管。
全自动弯管的动作流程:
- 夹紧管件(液压驱动,包括主夹以及导夹两个夹管动作);
- 弯管(伺服电机驱动,精密RV减速机配合研磨斜齿轮传动进行弯管动作);
- 送料(伺服电机驱动,行星减速机以及齿轮齿条副传动进行管件送进定位);
- 转管(伺服电机驱动,连续弯管时,两个弯弧平面之间的空间夹角定位);
- 脱模(伺服电机驱动,齿轮齿条传动控制管件脱离/贴近弯管轮模);
- 换模(伺服电机驱动,油缸驱动升降,实现两层弯管模具的切换);
- 抽芯(液压驱动,用于薄壁及小半径管件弯曲时使用,可选择关闭);
- 托管(对较长管件进行托举,避免管件下垂,脱离轮模型腔)。
