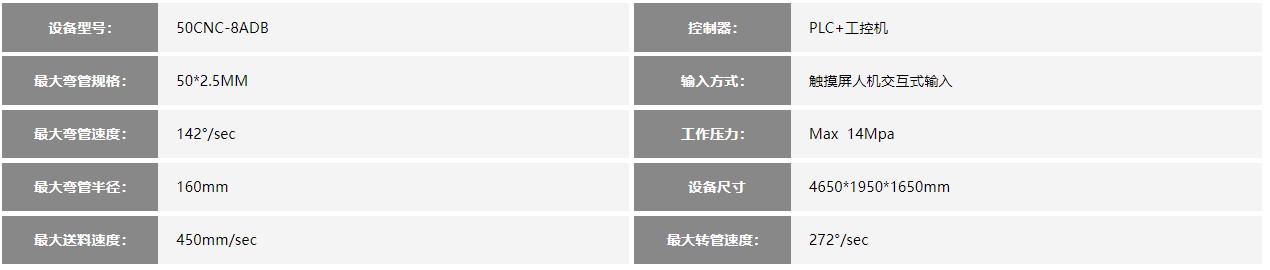

50CNC-8ADB
详情介绍

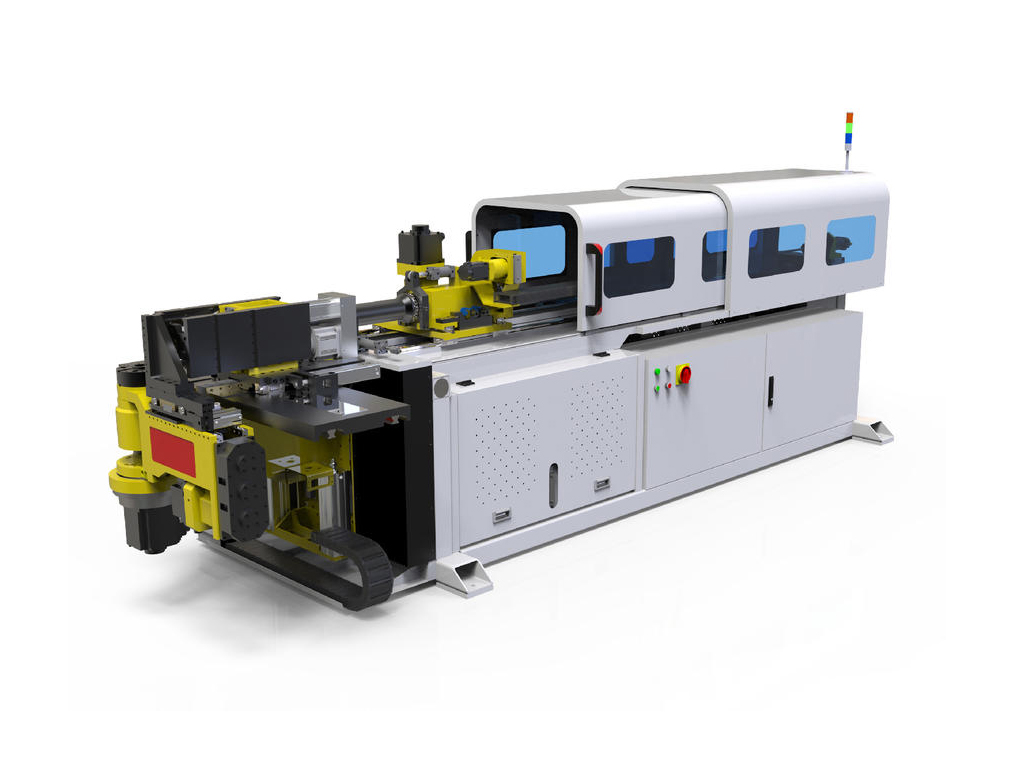

50左右共向弯管机采用了伺服电机、压缩空气及液压三种动力源驱动设备动作,来实现高速、精准的数字化控制弯管成型。
本机的分解动作包括:夹紧、弯管、抽芯、送料、转管、移模、换模、托管。
全自动弯管的动作流程:
- 夹紧(伺服电机驱动,包括主夹以及导夹两个夹管动作);
- 弯管(伺服电机驱动,精密RV减速机直连弯管主轴,弯管精度高);
- 送料(伺服电机驱动,行星减速机以及齿轮齿条传动进行管件送进定位);
- 转管(伺服电机驱动,连续弯管时,两个弯弧平面之间的空间夹角定位);
- 移模(伺服电机驱动,用于左右弯曲方向切换);
- 换模(伺服电机驱动,同时安装多套弯管模具时,实现模层之间的切换);
- 抽芯(液压驱动,用于薄壁及小半径管件弯曲时使用,可选择关闭);
- 托管(对较长管件进行托举,避免管件下垂,脱离轮模型腔)。
