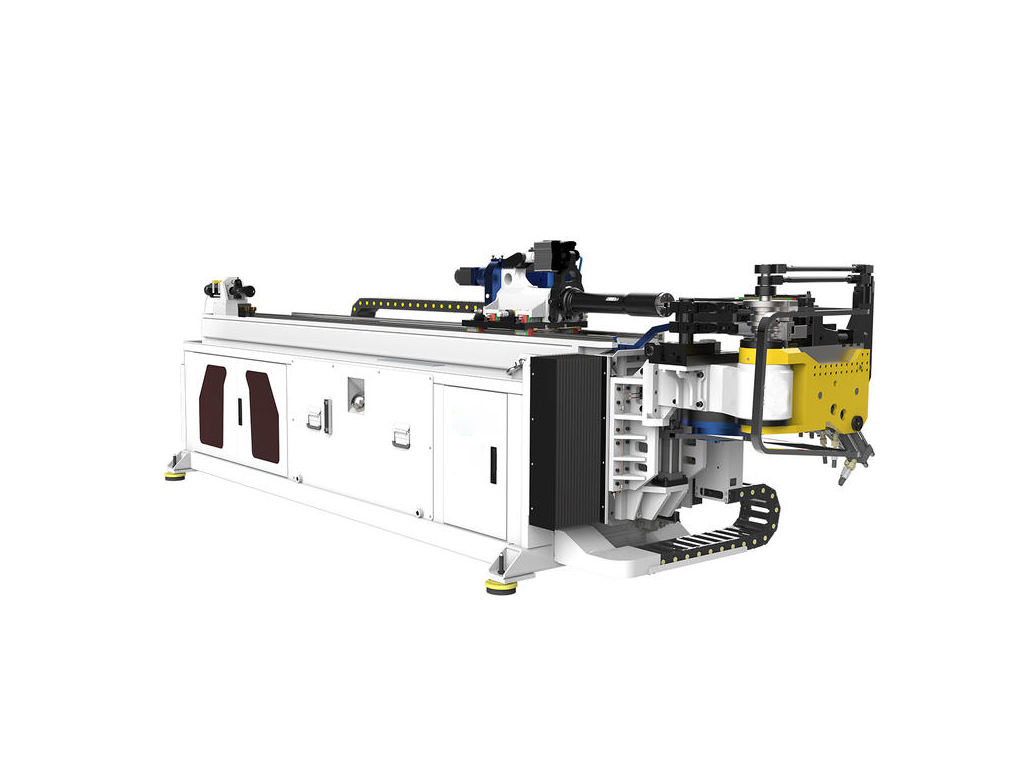

38CNC-5A3S

详情介绍

  38型多层模数控弯管机采用了伺服电机及液压两种动力源驱动设备动作,来实现高速、精准的数字化控制弯管成型。

本机的分解动作包括:夹紧、弯管、抽芯、送料、转管、脱模、换模。

全自动弯管的动作流程

  • 夹紧管件(液压驱动,包括主夹以及导夹两个夹管动作);
  • 弯管(伺服电机驱动,通过行星/RV减速机以及链条传动进行弯管动作);
  • 送料(伺服电机驱动,连续弯管时,两个弯角之间的直线距离定位);
  • 转管(伺服电机驱动,连续弯管时,两个弯弧平面之间的空间夹角定位);
  • 脱模(伺服电机驱动,控制管件脱离/贴近弯管轮模);
  • 换模(伺服电机驱动,同时安装多套弯管模具时,实现模层之间的切换);
  • 抽芯(液压驱动,用于薄壁及小半径管件弯曲时使用,可选择关闭)。



\
