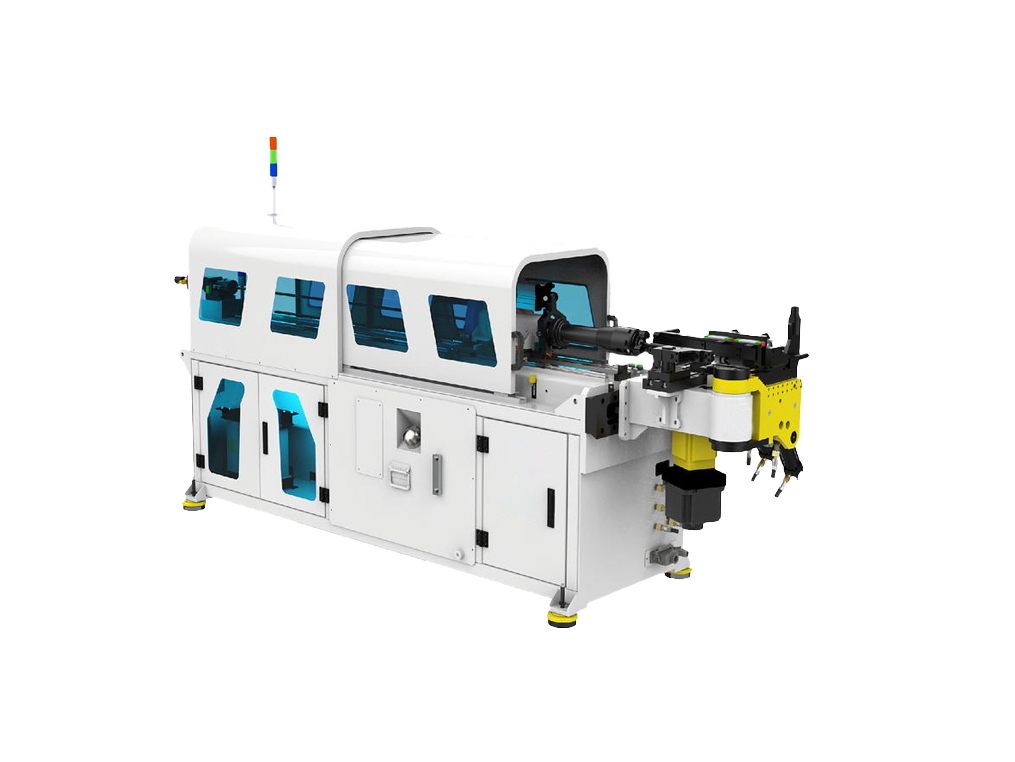

25CNC-3A1S
详情介绍
25数控弯管机采用了伺服电机及液压两种动力源驱动设备动作,来实现高速、精准的数字化控制弯管成型。
本机的分解动作包括:夹紧、弯管、抽芯、送料、转管、侧辅推、托料。
全自动弯管的动作流程:
- 夹紧管件(液压驱动,包括主夹以及导夹两个夹管动作);
- 弯管(伺服电机驱动,通过行星/RV减速机以及链条传动进行弯管动作);
- 送料(伺服电机驱动,连续弯管时,两个弯角之间的直线距离定位);
- 转管(伺服电机驱动,连续弯管时,两个弯弧平面之间的空间夹角定位);
- 抽芯(液压驱动,用于薄壁及小半径管件弯曲时使用,可选择关闭);
- 托料(对较长管件进行托举,避免管件下垂,脱离轮模型腔);
- 侧辅推(气缸控制,和弯管动作同时进行,辅助管件成型)。
